- Anwendungsbeispiel

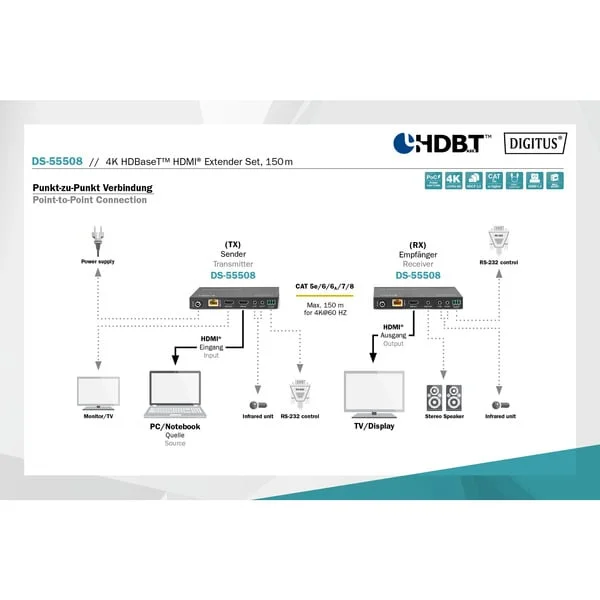

- HDMI-Signalübertragung per Netzwerkkabel bis zu 150 Meter
- Bereich
- Audio / Video
- Anschluss
- 1x RJ-45 (Buchse), 1x HDMI (Buchse)
- Eigenschaften
- extern
- Feature

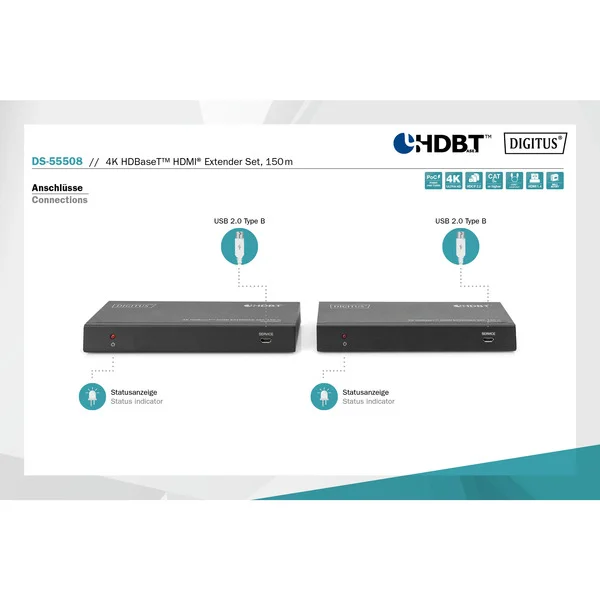

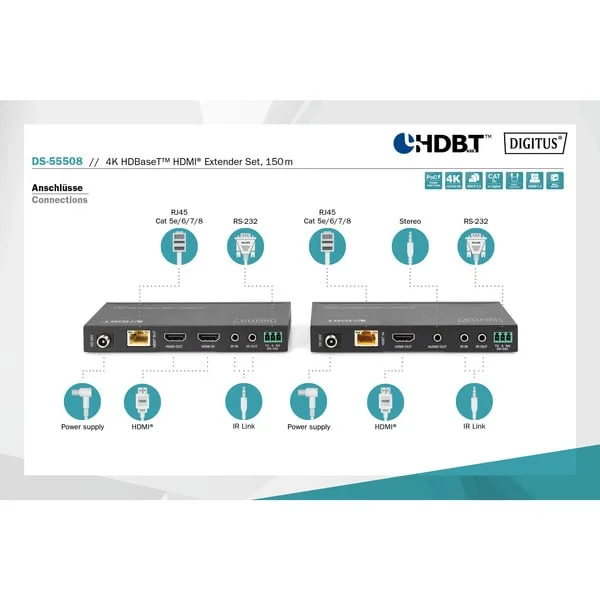

- Anschlüsse Sendeeinheit: 1x HDMI Eingang (4K/60Hz) - Anschluss Signalquelle, 1x RJ45 (HDBaseT) Ausgang - Anschluss CAT Übertragungskabel, 1x HDMI Loop-Out / Ausgang - Anschluss lokaler Monitor (Quell-Gerät), 1x IR Eingang zum Empfangen von Fernbedienungssignalen, 1x IR Ausgang zur Kontrolle des Quellgeräts, 1x RS232 (3-Pin Phoenix) für RS232-Befehlsübertragung, 1x Netzteil Eingang (DC 24V/1A), Schraub-Connector - Anschluss externes Netzteil, 1x Micro USB Eingang - Service/FW-Update, Anschlüsse Empfängereinheit: 1x HDMI Ausgang (4K/60Hz) - Anschluss Ausgabegerät, 1x RJ45 Eingang (HDBaseT) - Anschluss CAT Übertragungskabel, 1x RS232 (3-Pin Phoenix) für RS232-Befehlsübertragung, 1x 3,5mm Stereo Audio Ausgang, 1x IR Eingang zum Empfangen von Fernbedienungssignalen, 1x IR Ausgang zur Kontrolle des Ausgabe-Displays, 1x Netzteil Eingang (DC 24V/1A), Schraub-Connector - Anschluss externes Netzteil, 1x Micro USB Eingang - Service/FW-Update
- Weitere Informationen
- Unterstützt 4K2K / 60Hz (4:4:4), HDBaseT 1,0 über Cat.6A / 7 / 8 Kabel bis 100 Meter, Video-Bandbreite 18 Gbps, bidirektionale IR-Übertragung, CEC Pass-Through, ESD-Protection, geeignet zur Wandmontage
- Hinweis
- PoC (Power over Cable) - nur eine Einheit benötigt ein externes Netzteil
- Zubehör / vorhanden

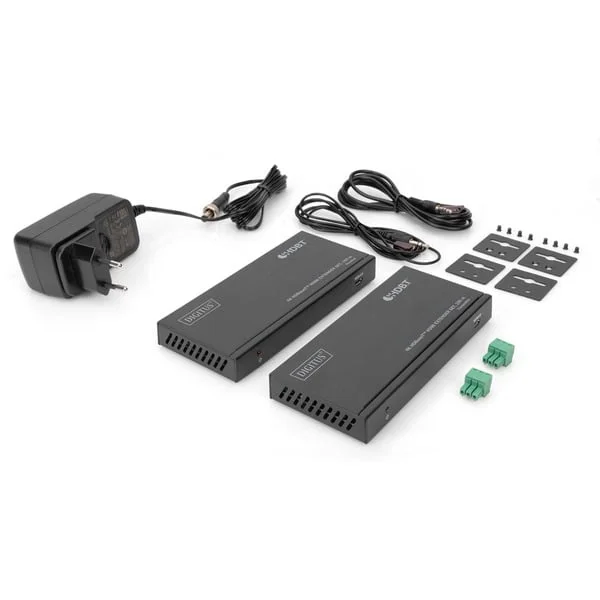

- IR-Sender-Kabel (1,5m), IR-Empfänger-Kabel (1,5m), Netzteil (DC 24V/1A, 1,45m), 2x 3-Pin Phoenix-Connector, 4x Montage-Platte, Bedienungsanleitung
- Zubehör / benötigt
- CAT 6 oder höher Netzwerkkabel
